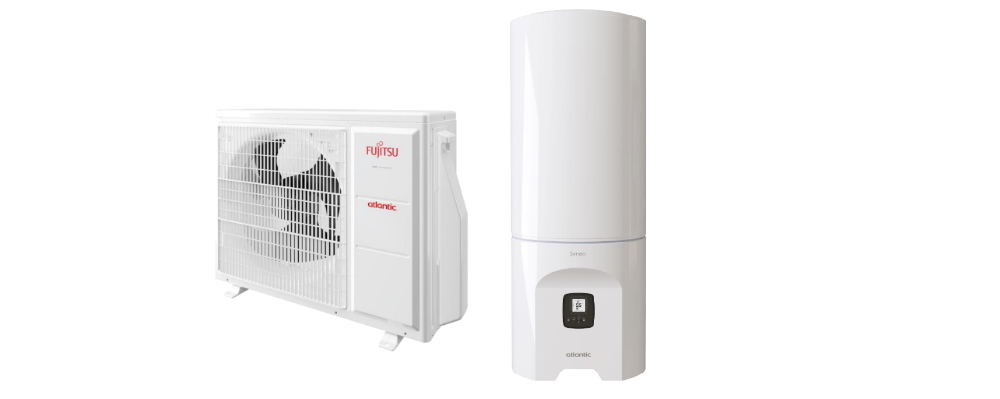

ATLANTIC EXTENSA 06
| Avaimet Käteen | 8990 € |
|---|
Atlantic Extensa 06 Hinta
| ATLANTIC SYNEA DUO 06 VESI-ILMALÄMPÖPUMPPU PERUSTIEDOT | |
|---|---|
| Ulkoyksikkö | WOYA06KLT |
| Keymark sertifioitu Onko laitteen tehot sertifioitu luotettavan tahon toimesta | Kyllä nr. 012-C700226 20.11.2023 |
| Mittauslaitos | RISE CERT |
| Kylmäainetäytös, lupavaatimus Tarvitseeko laite ns. "isot kylmäluvat" | 1kg R32, alle 3kg luvat riittävät |
| Mitoittava teho, patterilämmitys Energiatehokkuusmittauksien (EN 14825) rakenneteho pRated. Veden lämpötila 55C, ulkolämpötila -10C | 5.4kw |
| Mitattu vuosihyötysuhde, patterilämmitys Mittauksissa saavutettu hyötysuhde koko vuoden keskiarvona ilman käyttöveden huomioimista rakenneteholla käytettäessä. Käyttöveden tuotanto ei sisälly mittauksiin. | 3.37 SCOP |
| Mitoittava teho, lattialämmitys Veden lämpötila 35C, ulkolämpötila -10C | 6.1kw |
| Mitattu vuosihyötysuhde, lattialämmitys Mittauksissa saavutettu hyötysuhde . | 4.80 SCOP |
| Maksimiteho Teho joka on saatavilla ulkoyksiköstä parhaimmillaan | 6.5kw |
| Nimellisteho Valmistajan ilmoittama nimellisteho (EN 14511-2 ulkolämpö +7C) | 5.6kw |
| Kompressorin sähkönsyöttö | 1-vaiheinen, S2 sähköluvat suositus |
| Pohjapellin sulatustapa | Sähkövastus |
- 150L integroitu varaaja

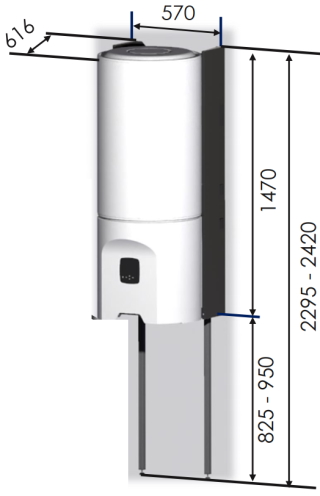

- Voidaan asentaa normaalia matalampiin tiloihin, mutta ei alle 190cm korkeaan kohtaan. Seinäkiinnitys mahdollistaa asennuksen esimerkiksi pyykinpesukoneen tai työtason päällipuoliseen tilaan.
- 3-5 henkilön mitoitus asetuksesta riippuen, 216L käytettävissä olevaa 40C suihkuvettä varaajan asetuksella 54C
- 3kw integroitu varavastus lämmitykseen ja 1.2kw varavastus käyttöveden säiliössä.
- Nykyaikainen näyttöpaneli asetuksineen
Koska laitteen 3kw varalämmitin ei täytä päälämmönlähteen vaatimuksia suomessa asumiskäyttöön, se on tarkoitettu energian säästäjäksi nykyisen lämmönlähteen rinnalle.
Rakennuksissa jossa on madallettu vaaatimus kuten vapaa-ajan asunnot, autotallit, työtilat ym. voidaan laite asentaa myös ainoaksi lämmönlähteeksi.
Suorituskyky eri ulkolämpötiloissa

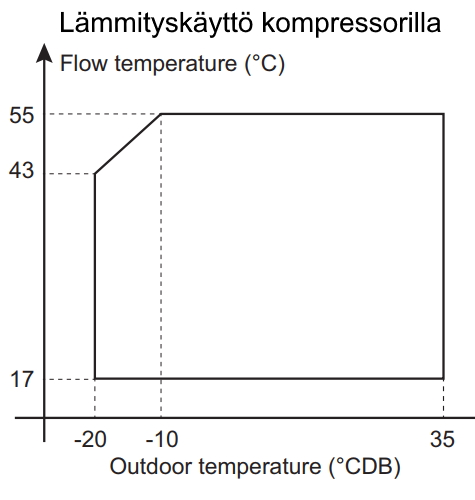

Valmistajan takaama lämmitys kompressorilla -20C saakka

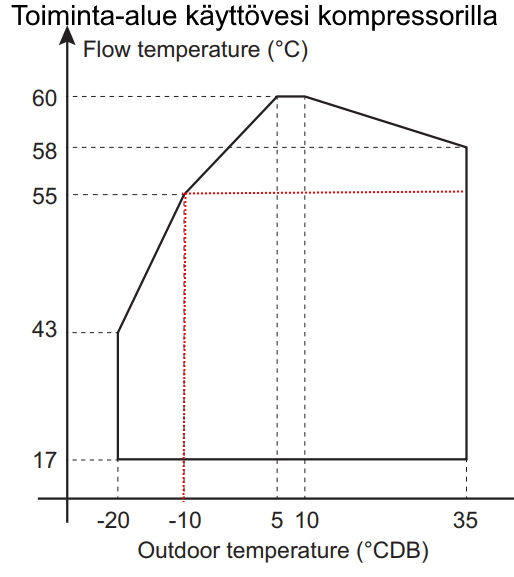

Käyttöveden lämmitys kompressorilla jopa 60C lämpötilaan. 55C desinfiointilämpötila voidaan saavuttaa aina -10C pakkasille kompressorilla.
Täydellinen toimituksen kuvaus Synea Duo 06
Toimituksen sisältö on avaimet-käteen joko nykyisen päälämmitysjärjestelmän rinnakkaiskäyttöön, tai päälämmönlähteeksi sivutiloihin kuten autotalliin ja varastorakennukseen.
Sisältyvä laitteisto ja tarvikkeet
- Fujitsu Atlantic ulkoyksikkö, jossa kiertää kylmä-aine ulkoilmassa
- Syno Duo sisäyksikkö, jossa sisäänrakennettuna seuraavat varusteet
- 7L Paisunta-astia
- Automaattinen ilmauskelloa
- Energiatehokas kiertovesipumppu
- Varavastukset
- 3 bar ylipainesuoja
- Näyttöpaneli lämpötilan säätöön
- Magneettisuodatin ja virtausvahti
- 22mm kupariputket rinnakkaiskäyttö-kytkennällä nykyiseltä lämmönlähteeltä T-haaroitettuna samassa huonetilassa.
- Sisä- ja ulkoyksikön kylmäaineen putkimatka 7m asti
- Syöttöjohto ulkoyksikölle sisä- tai ulkoyksikön läheisestä nykyisestä 1~ ryhmästä (16A) kuten pistorasiaryhmä, turvakytkimellä
- Huom. vastukset kytketään saman sulakkeen taakse.
- Välikaapeli sisä- ja ulkoyksikön välille
- Seinäteline ulkoyksikölle, värinänvaimentimin. Myös maateline onnistuu jos tilaaja tekee telineelle pihalaatasta tasaisen alustan.
Sisältyvät työsuoritukset
- Toteutuksen suunnittelu
- Sähköasennustyöt lämpöpumpun sähkönsyötölle 1~ kytkentä nykyisestä sähköpisteestä laitteen lähellä
- Ulkoyksikön ja sisäyksikön väliset kytkennät
- Sisäyksikön ja lämpöverkoston väliset kytkennät (yhteen lämpöpiiriin)
- Varaajan kytkentä sarjaan vanhan varaajan kanssa tai ohittaen sen kokonaan. Vain jos kuuman ja kylmän veden syöttölinja on samassa huonetilassa.
- Yksi ulkoseinän puurunkoinen läpivienti kylmäputkille
- Asennusroskien poisvienti
- Käytön opastus asennuksen jälkeen
Päälämmitykseen asennettaessa järjestelmässä on oltava lämmityskierron täyttöventtiili valmiina lämmityspiiriin. Hinta ei siten sisällä esimerkiksi uudisrakennuksen oheisinfrastruktuuria.
