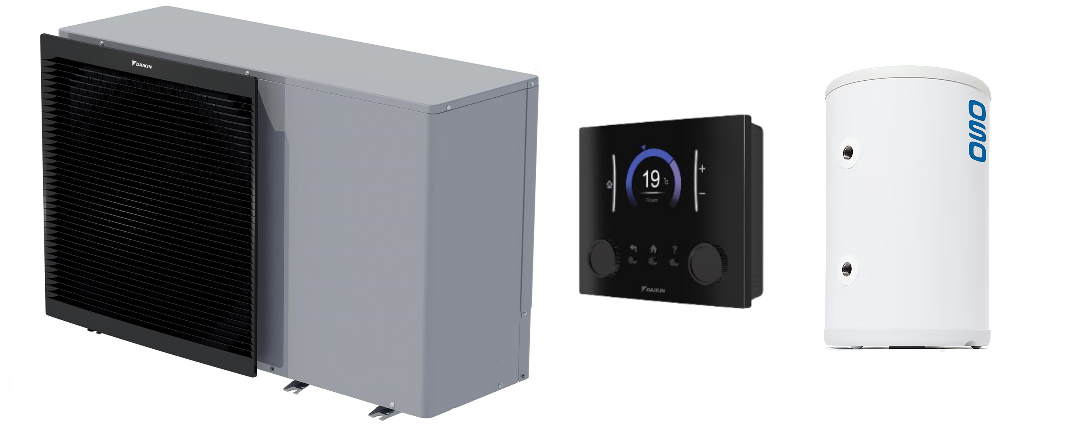

Daikin Altherma M 16 Hinta Asennettuna

Daikin Altherma Monobloc 16 VILP perustiedot

Laitteiden numeroperusteiset teholuokat eivät ole mitoitustehoja. Mitoitus kannattaa tehdä SCOP teholuokan perusteella joka on tässä laitteessa 12kw.

Toteutuksessa on työsäiliö 20L tai 60L riippuen pannuhuoneen koosta, joiden tarkoituksena on erottaa lämmityspiirin virtausnopeus lämpöpumpun piiristä. Mikäli kytkentä voidaan tehdä olemassaolevaan varaajaan, tarjouksen hinta tulee olemaan jonkin verran edullisempi ilman työsäiliötä.

Ulkoyksikkö:
  • EDLA16DW1 nordic ulkoyksikkö
  • Pohjapellin sulatus kylmäaineen hukkalämmöllä
  • 12kw mitoitusteho 55C patterit (EN 14825 pRated ulkolämpö -10C)
  • 12kw mitoitusteho 35C lattialämmitys (EN 14825 pRated ulkolämpö -10C)
  • 16kw nimellisteho (EN 14511-2 ulkolämpö +7C)
  • COP 4.53 (EN 14511-2 ulkolämpö +7C)
  • SCOP 3.33 A++/ 55C patterit
  • SCOP 4.62 A+++/ 35C lattialämmitys
  • 3-vaiheinen sähkönsyöttö
Altherma EDLA ulkoyksikkö

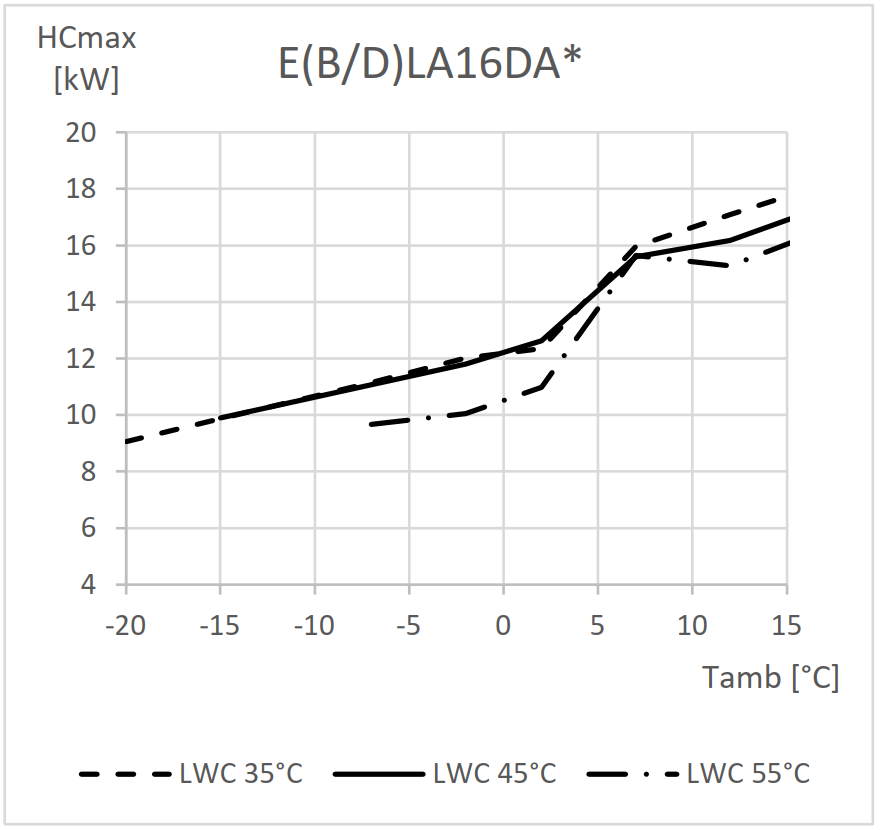

Suorituskyky eri ulkolämpötiloissa

Integroitu teho tarkoittaa laitteen pitkän aikavälin lämmitystehoa, josta on vähennetty sulatuksen ja sen aiheuttaman keskeytyksen vaikutus.

Toiminta-alue on riippuvainen ulkolämpötilasta ja lähtevän veden lämpötilasta. Kuvassa valkoinen alue on kompressorikäytöllä ja varjostukset rajoitettua käyttöä.


Täydellinen toimituksen kuvaus Altherma M 16

Monobloc asennuksen sisältö on hieman riisutumpi kuin kaikenkattavan Altherma R sisältö. Toteutuksessa asiakas auttaa rakennustöissä ja sähkökytkennän puolesta oletamme pannuhuoneessa löytyvän 3~ sähkönsyötön jo ennestään. Nämäkin työt on toki mahdollista tilata meiltä.

Hydro- ja Monobloc mallisia toteutuksia ei saa tehdä pitkillä ulkoputkilla, koska niiden lämpöhäviöt tulevat korkeiksi ja eristeet ovat arkoja vaurioille, lisäten jäätymisarkuutta poikkeustilanteissa.

Sisältyvä laitteisto ja tarvikkeet

Oheistarvikkeet muodostavat merkittävän kuluerän materiaaleissa ja työssä, joten listaamme ne yksityiskohtaisesti vertailua varten. Ei kannata olettaa, että ne sisältyvät kaikkien toimituksiin, sillä laite on mahdollista saada toimintaan kyseenalaisella varustuksella.

  • Daikin Altherma M ulkoyksikkö, jossa sisäänrakennettuna seuraavat putkivarusteet:
    • 10L paisunta-astia
    • 3 bar ylipainesuoja lämmitysvedelle
    • Lämmitysveden paineanturi (näkyy sisänäytössä)
    • Virtausanturi
    • Energiatehokas kiertovesipumppu
  • Uudet ulkoiset LVI järjestelmät:
    • Värinänvaimennettu liitos ulkoyksikölle (joustoletkut)
    • 20-60L työsäiliö tilavarauksen mukaan (2 putkikytkentä)
    • 2kpl sulkuventtiileitä työsäiliöön
    • Jäätymissuojat ulkoyksikön vesiputkiin
  • Moderni Altherman käyttöpaneeli (wifi kortti on optio)
  • Sähkönsyötön kytkentä ulkoyksikölle pannuhuoneessa olevasta 3~ sähkönsyötöstä (16A), turvakytkimellä
  • Käyttöpaneelin kytkentäjohto tuodaan pannuhuoneeseen, johon näyttö asennetaan
  • Vesiputket ulkona 1m meno/paluu, jotka lämpöeristetään ulkotilassa. Putket ulkoa suoraan pannuhuoneeseen, jossa uusi puskurivaraaja.

Sisältyvät työsuoritukset

  • Toteutuksen suunnittelu
  • Ulkoyksikön ja puskurivaraajan väliset kytkennät
  • Puskurivaraajan ja lämpöverkoston väliset kytkennät (yhteen lämpöpiiriin)
  • Yksi ulkoseinän puurunkoinen läpivienti kylmäputkille
  • Asennusroskien poisvienti
  • Käytön opastus asennuksen jälkeen

Yleisiä sisältörajoituksia

Tilaaja toteuttaa seuraavat toimenpiteet:

  • Ulkoyksikön matala kevytsoraharkoista rakennettava ~15cm korokejalusta ei sisälly.
  • Jos haluat teräsjalustan ulkoyksikölle, voimme toimittaa lisähintaan, mutta sillekin on tehtävä painumaton alusta.
  • Ulkoyksikön alle tehtävä kivipesä sadevesikaivoon sulatusvedelle. Jos haluat sulatusveden viemäröinnin sisäviemäriin tai läheiseen rännikaivoon, edellyttää lisähintaisia varusteita.
  • Mahdollinen saattolämmitys sulatusvedelle ja ulkopistoke sitä varten

Kuinka toimitus etenee

Saat henkilökohtaista palvelua, jossa alusta loppuun asti ja käytön aikana sinua palvelee sama ammattilainen.

  • Ota meihin yhteyttä esim. tarjouspyyntökaavakkeella tai sähköpostilla. Ratkaisemme tilauksen alkuvaiheessa sen, mikä kokoonpano on teidän kannalta paras
  • Saat tarjouksen
  • Vertailet mahdollisesti tarjoukset muiden toimittajien kanssa, se voi herättää lisäkysymyksiä tai muutostarpeitakin joihin vastataan
  • Päädyt ottamaan tarjouksen meiltä, tulemme varmistamaan toteutuskelpoisuuden paikalla
  • Toimitusaika sovitaan sitovasti ja laite asennetaan
