Ilmavesilämpöpumppu Daikin Altherma

Altherma H HT vertaansa vailla olevaa suorituskykyä

Daikin Altherma tuoteperhe laajeni täyteen mittaansa 08 -> 18 tehoskaalalla ja sitä myötä otimme sen viimein näkyville sivuillemme. Tuotteeseen on laitettu kaikki Daikin maailmanluokan osaaminen peliin. Voimme väittää ettet löydä vastaavaa suorituskykyä mistään muualta. Daikin tunnetusti osaa myös muotoilla laitteensa oikein, joten ulkonäkö ei ole yhtään hassumpi huolimatta ulkoyksikön valtavasta koosta.

Ulkoyksikössä on uudelleenkehitetty iso puhallin, jonka halkaisija tuottaa matalan äänitason ja suuren ilmavirran. Ilmavirtaa tarvitaan paljon HT18 kaltaiseen suorituskykyyn. Äänitaso tässäkin teholuokassa on niin alhainen, että voit usein seistä koneen vierellä, etkä tiedä onko se käynnissä.

Altherma H HT lyhyesti (vaikka ominaisuuksia piisaa)

• Kykenee tuottamaan 70C vettä -15C pakkasille asti (HT18)!
• Kaikki teholuokat tuottavat vähintään 55C käyttöveden kompressorilla -28C asti
• Ulkoyksikkö tuottaa huomattavan hyvällä hyötysuhteella energiaa kaikissa ulkolämpötiloissa

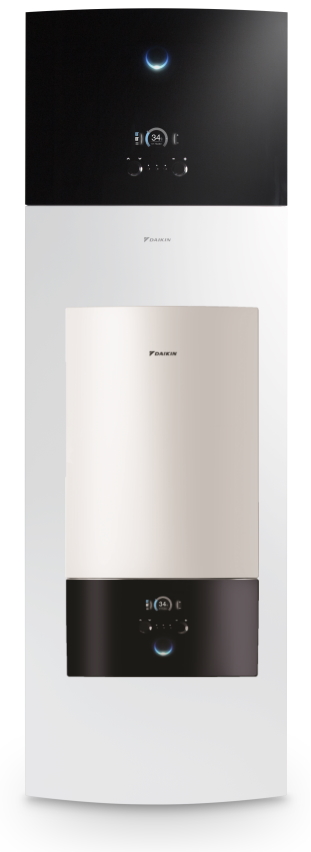

• Kompakti ja tyylikäs sisäyksikkö, 60x60 moduulikoko ja vain 190cm korkea (230L vaihtoehto)
• Erittäin tyylikäs ja muotoilusta palkintoja saanut ulkoyksikkö
• Laaja teholuokkavalikoima, kattaa kaikki tarpeet
• Valmistaja takaa toiminnan ulkoyksikölle toiminta-alue -28C pakkasille asti
• Pohjapellin sulatus kylmäaineella kaikissa teholuokissa
• Lämmintä 40C käyttövettä varaajassa jopa 330L asti, tarvittaessa enemmän Boost toiminnon avulla
• Äärimmäisen hiljainen ulkoyksikkö, esim. HT08 äänen painetaso 43dbA
• Kolmiportainen varakäyttövastus sisäänrakennettuna (3-6-9kw)
• Ultraääneen perustuva veden virtausmittaus, joka mahdollistaa mm. tuotetun lämpötehon mittauksen
• Tyylikäs langallinen Madoka käyttösäädin termostaattiohjauksella, lisävaruste
• Sekä varaaja, että ulkoyksikkö valmistetaan Euroopassa (Belgia ja Tsekki)
• 3+2 vuoden takuu, 5 vuoden takuu edellyttää laitteen rekisteröintiä valmistajalle

Altherma tuoteperheen muut vaihtoehdot

• Kylmäaineparit "R" (R = Refrigerant), Tuotesivumme : Altherma R
• Hydroparit "H" (H = Hydro), tämän sivun tuote
• Yhdistelmät (M = Monoblock), Tuotesivumme : Altherma M

Lataa Altherma H sarjan esite tästä

Kylmätekniikan parasta aatelia

Altherma H HT pystyy tekemään suuren tehon paremmalla hyötysuhteella kuin normaali vesi-ilmalämpöpumppu. Se ei kuitenkaan ole varsinainen syy siihen, miksi säästät tämän laitteen kanssa enemmän. Todellinen syy muodostuu vuositason käyttöä tarkastelemalla.

Matalan lämpötilan lattialämmityksellä HT pystyy ylläpitämään lämpökapasiteetin ennallaan myös pakkasella, sekä sen valtava pinta-ala lämmönvaihtimessa vähentää sulatusten määrää tavanomaisesta. Näiden yhteistekijänä hyötysuhde pysyy hyvänä, vaikka laitteen kykyä tuottaa todella kuumaa vettä ei käytetä hyväksi lainkaan.

Korkean lämpötilan pattereissa HT pystyy taas ylläpitämään hyvin kuumaa patterivettä ilman vastusten tarvetta, kunhan teholuokka valitaan riittävän suureksi asunnon tarpeisiin nähden.

Käyttöä simuloimalla eri ulkolämpötiloissa mitoitustaulukossa voidaan havaita, että vaikka HT mallin nimellinen hyötysuhde on varsin samanlainen kuin muillakin, sen tosielämän yhteenlaskettu säästö on huomattavasti korkeampi. Myös asiakkaiden kokemuksen perusteella hyötysuhde on muodostunut todella korkeaksi vuosittain.

Mitä konkreettista tekniikkaa käytetään?

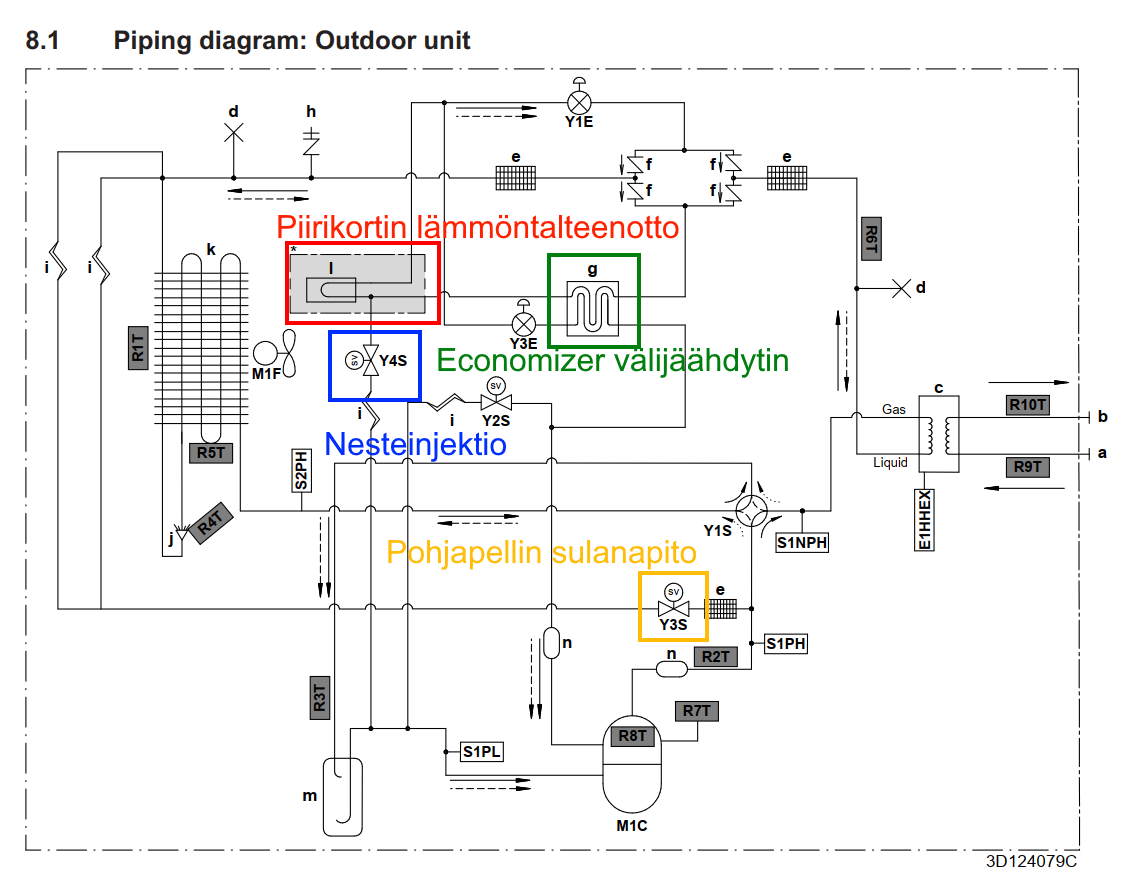

HT kompressorin pakkastehoa kasvatetaan syöttämällä nestemäistä kylmäainetta suoraan scroll kompressorin männän keskelle, nesteen määrää säädellään tarkoin tarpeen mukaan. Kapasiteetin noston lisäksi se jäähdyttää ulostulevaa tulistusta, jolloin kaasu voidaan pumpata entistä suurempaan paineeseen 70C lämpötilaan asti ylikuumentamatta kompressoria.

Tämän lisäksi laitteelle palava kuuma kylmäaine, joka on työnsä tehnyt ajetaan välijäähdyttimen kautta. Jäähdyttimessä jäljellä oleva lämpö otetaan talteen kylmään kompressorille virtaavaan kaasuun.

Tälläisen prosessin suunnittelu ilman kohtuutonta hankintakustannusta on vaatinut paljon innovaatioita ja tuotekehitystä, eikä melko varmasti onnistuisi kuin muutamalta maailmassa toimivalta valmistajalta.

Raskastekoinen ja tehokas ulkoyksikkö

Koska Daikin on yksi harvoja valmistajia, joka ei käytä kolmannen osapuolen aihioita tuotannossaan, se voi tehdä niistä juuri käyttötarkoitukseen sopivia. Altherma HT mallin ulkoyksikössä on siihen erityisesti suunniteltu puhallin, joka voi tuottaa suuren määrän ilmaa matalalla kierrosnopeudella. Sen puhallusteho on suurempi kuin normaalien 2 puhaltimisten ulkoyksiköiden, mutta äänitaso on merkittävästi alhaisempi. Se mahdollistaa ulkoyksikön sijoittamisen esim. makuuhuoneen ikkunoiden lähistölle tai tiiviisti rakennettuun asemakaavaan ilman häiriötä.

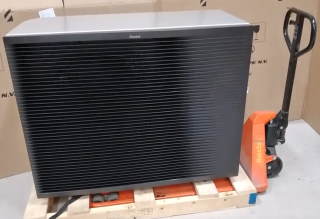

Ulkoyksikkö on painava ja mitoiltaan kookas, joten toimituksen sisällössä on rajoituksia asennuspaikan suhteen.

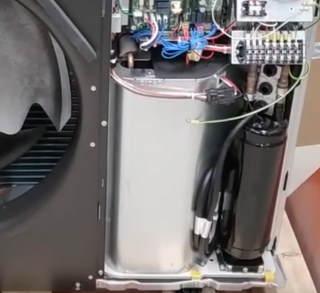

Kolminkertainen äänieristys kompressorilla

Normaalisti jos ulkoyksiköstä tehdään tehokas, sen äänitaso kasvaa kohtuuttomaksi. Altherma H HT asiaan on kuitenkin paneuduttu ja tehokas kompressori on ulospäin lähes äänetön, sillä se sijaitsee erillisessä kotelossaan ulkoyksikön kuorien sisällä.

Kompressorin kotelo seisoo lisäksi erillisen alustan päällä, joka on kumitassuin eristetty rungosta. Sen lisäksi kotelo on sisäpuolelta äänieristetty ja kompressori on kotelon sisällä vielä omilla tassuillaan! Normaalissa ulkoyksikössä kompressorin pystyy tuntemaan ulkoyksikön lievänä resonointina, mutta tässä mallissa sitä ei pysty havaitsemaan.

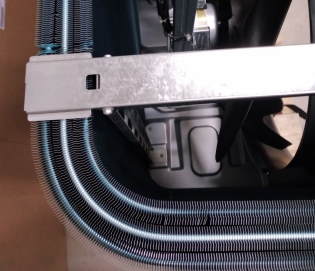

Paksu ja mittavan kokoinen lämmönvaihdin

Tavallisesti L-muotoon tehty ulkoyksikön lämmönvaihdin tehdään vain 2 kerroksiseksi, sillä se on mahdollista toteuttaa kahdella identtisellä kennostolla päällekäin. HT malliin on tehty poikkeavasti 3 kerroksen L-kennosto, joka on huomattavasti kalliimpi valmistaa, koska niiden taivutukset on tehtävä erilaisilla säteillään.

Pohjapellin sulanapito kylmätekniikalla

Ulkoyksikössä ei ole hyvään Daikin tyyliin lainkaan pohjapellin hukkaavaa sähkövastusta, vaan sulanapito tehdään kylmäaineen hukkaenergian avulla. Tämä energia jää yleensä käyttämättä normaalissa kierrossa, joten se on teknisesti ilmaista lämpöä.

Sen lisäksi että ratkaisu ei lisää sähkönkulutusta, se ei myöskään vanhene lämpösyklien haurastuttamana kuten sähkölämmitin. Tämän vuoksi laitteen käyttöikä ei tule katkeamaan pohjapellin äkilliseen jäätymiseen H HT mallissa.

Daikin Online Controller (optio), appikäyttö

Daikinin tukee edistyksellistä ONECTA kännykkäsovellusta, jolloin saat mahdollisuuden käyttää laitettasi sekä kotoa, että muualta käsin. Voit seurata esimerkiksi sähkönkulutusta mökiltä ja laittaa käyttövesivaraajan päälle hieman ennen kotiutumista. Myös lämmityksen tehokkuuta voi muuttaa etänä.

Tällä hetkellä wifisovitin ei tule mukaan toimituksessa ja se on ostettava erikseen.

Erillinen Madoka säädin (optio)

Normaali käyttöliittymä on kiinteästi sisäyksiköstä ja sen avulla säädetään lähtevän veden lämpötila. Halutessasi on mahdollista asentaa langallinen säädin asuntoon, mikä mahdollistaa huonelämpötilan asettamisen suoraan. Silloin lähtevän veden lämpötila säätyy tarpeen mukaan sopivaksi itsestään. Paneelista voi myös muuttaa käyttöveden lämpötilaa tai ativoida käyttöveden tehokkaan Boost toiminnon jos vedenkulutus voi olla normaalia suurempaa.

Säätimessä on laitteen vieressä käytettävissä Bluetooth yhteys ja voit valjastaa sen kehittyneemmät toiminnot puhelimen monipuoleisen valikon kautta käyttöösi, esim. viikkoajastukset eri lämpötilaprofiileilla.

Säädin asennetaan yleensä vanhan termostaatin tilalle sen olemassaoleviin johtoihin. Jos sellaista ei ole, sijoituspaikka voi rajoittua sen perusteella, mihin johto on mahdollista tuoda siististi. Maroka toimii pienjännitteellä joten ohut signaalikaapeli riittää. Langallinen säädin on varmatoiminen jos verrataan langattomiin, joiden yhteysongelmat saattavat aiheuttaa harmia käytölle, sekä muodostaa tietoturvariskin.

Altherman sukupolvet 1, 2 ja 3

Kuvassa näkyy noin 15 vuoden kehitys eri sisäyksikön sukupolvien välillä. Ensimmäisen sukupolven laitteissa varaajat olivat pääsääntöisesti erillisiä sylintereitä ja ne kytkettiin seinämalliseen hydroboksiin. Sellainen toteutus tuottaa ensinnäkin todella sekavan käärmeenpesän putkineen ja vaatii lisäksi hurjasti asennustilaa pannuhuoneesta, jota ei monestikaan ole tarjolla.

Toisen sukupolven mukana varaajat ja hydroboksit saatiin samaan pakettiin. Toteutus on niissä edelleen pitkälti tehtaalla juotettujen kupariputkien sekamelskaa ja johdot risteilevät ristiin rastiin niiden seassa. Asennettavuus ja asennuksen siisteys oli toisella sijalla.

Toisen polven laitteissa ominaispiirteenä on myös heikko huollettavuus, sillä kuluvia osia on hankalissa paikoissa ja komponentin vaihto voi vaatia koko laitteen siirtoa paikaltaan. Valtaosa markkinoiden sisäyksiköistä on edelleen Altherma 2 aikaisia toteutuksia pienillä kosmeettisilla muutoksilla, koska kehitystyö on kallista ja vuosittaiset valmistusmäärät verrattain pieniä.

Kolmanteen polveen järjestelmästä on poistuneet juotetut putket käytännössä kokonaan ja risteilevät johtovyyhdit. Liitostekniikassa hyödynnetään auto- ja prosessiteollisuuden uusimpia ratkaisuita pikaliittiminä. Sellaisia ovat esim. komposiitti-metalli liitokset, jotka tiivistävät tekniikan hyvin pieneen tilaan varaajan päälle ja ovat erittäin pitkäikäisiä. Altherma 3 sisäyksikköön voidaan käytännössä vaihtaa kaikki kuluvat osat koneen etupanelin- tai koneen päällikannen kautta pikaliittimillä. Altherma 3 mallien asennettavuus on erinomainen, melko varmasti paras mihin tahansa muuhun laitteistoon verrattuna. Hyvä asennettavuus parantaa myös asennuksen ulkonäköä.
