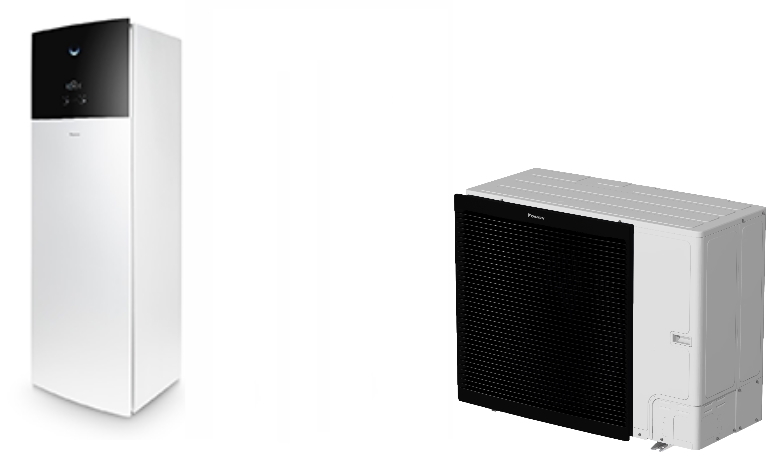

DAIKIN ALTHERMA R 11
Asennustoimitus ilman piilokuluja:
- Oheistarvikkeet
- LVI työt
- Sähköistys käyttövalmiiksi
- Asennuksen tarkkaan sisältöön
Daikin Altherma R 11 Hinta Asennettuna
| DAIKIN ALTHERMA 3R LT11 VESI-ILMALÄMPÖPUMPPU PERUSTIEDOT | |
|---|---|
| Ulkoyksikkö | ERLA11DW1 |
| Keymark sertifioitu Onko laitteen tehot sertifioitu luotettavan tahon toimesta | Kyllä nr. 011-1W0495 10.11.2021 |
| Mittauslaitos | DIN CERTCO Gesellschaft für Konformitätsbewertung mbH |
| Kylmäainetäytös, lupavaatimus Tarvitseeko laite ns. "isot kylmäluvat" | 3.8kg R32, Yli 3kg luvat tarvitaan |
| Mitoittava teho, patterilämmitys Energiatehokkuusmittauksien (EN 14825) rakenneteho pRated. Veden lämpötila 55C, ulkolämpötila -10C | 10kw |
| Mitattu vuosihyötysuhde, patterilämmitys Mittauksissa saavutettu hyötysuhde koko vuoden keskiarvona ilman käyttöveden huomioimista rakenneteholla käytettäessä. Käyttöveden tuotanto ei sisälly mittauksiin. | 3.27 SCOP |
| Mitoittava teho, lattialämmitys Veden lämpötila 35C, ulkolämpötila -10C | 10kw |
| Mitattu vuosihyötysuhde, lattialämmitys Mittauksissa saavutettu hyötysuhde . | 4.72 SCOP |
| Maksimiteho Teho joka on saatavilla ulkoyksiköstä parhaimmillaan | 12.5kw |
| Nimellisteho Valmistajan ilmoittama nimellisteho (EN 14511-2 ulkolämpö +7C) | 10.6kw |
| Kompressorin sähkönsyöttö | 3-vaiheinen, S2 (A) sähköluvat tarvitaan |
| Pohjapellin sulatustapa | Kylmäaineen hukkalämpö |
- 180L integroitu varaaja (EBVH11 S18), 230L varaaja tilattavissa
- 3-4 henkilön mitoitus, 270L 40C suihkuvettä varaajan asetuksella 55C
- 3-vaiheinen 9kw integroitu varavastus, porrastettu teho 3-6-9kw asetettavissa
11-16 mallisto on tarkoitettu pattereita matalampaan käyttökohteeseen ja suosittelemme sitä pääasiassa lattialämmityskäyttöön.
- Lattialämmityksessä noin 4200L asti tai 38 000kwh
Suorituskyky eri ulkolämpötiloissa

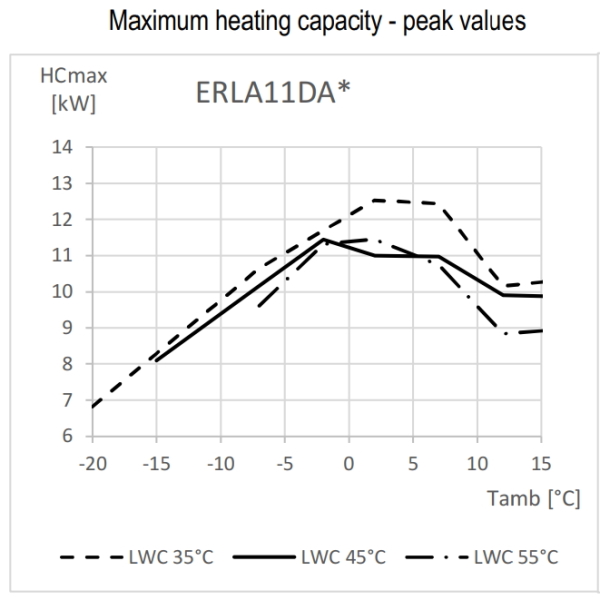

Maksimiteho tarkoittaa laitteen hetkellistä mitattavissa olevaa lämmitystehoa.

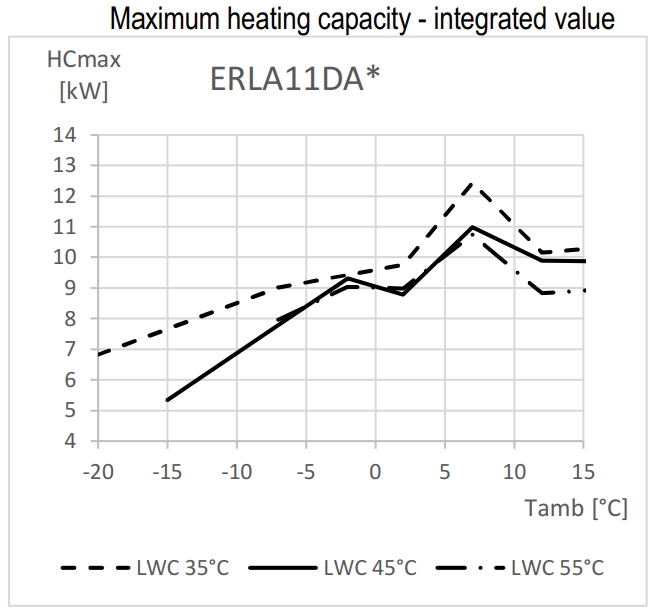

Integroitu teho tarkoittaa laitteen pitkän aikavälin lämmitystehoa, josta on vähennetty sulatuksen ja sen aiheuttaman keskeytyksen vaikutus.
Toiminta-alue on riippuvainen ulkolämpötilasta ja lähtevän veden lämpötilasta. Kuvassa valkoinen alue on kompressorikäytöllä ja varjostukset rajoitettua käyttöä.
Täydellinen toimituksen kuvaus Altherma 11 ja 16 paketit
Toimituksen sisältö on tarkoitettu tavanomaiseen kohteeseen sellaisenaan ja siinä vaihdetaan kaikki olennaiset vanhat komponentit uusiin toimiviin.
Sisältyvä laitteisto ja tarvikkeet
Oheistarvikkeet muodostavat merkittävän kuluerän materiaaleissa ja työssä, joten listaamme ne yksityiskohtaisesti vertailua varten. Ei kannata olettaa, että ne sisältyvät kaikkien toimituksiin, tai niiden puuttuminen tarjouksista tarkoittaa ettei niitä tarvita. Laite on mahdollista saada toimintaan puutteellisella varustuksella!
- Daikin Altherma sisäyksikkö, jossa sisäänrakennettuna seuraavat putkivarusteet:
- Käyttöveden ruostumattomasta teräksestä valmistettu varaaja (lattiamallin sisäyksikkö)
- 10L paisunta-astia
- Syklonitoiminen liansuodatin, puhdistushanalla
- Magneettisuodatin
- 3 bar ylipainesuoja lämmitysvedelle
- Vaihtoventtiili käyttövesi/lämmitysvesi toiminnolle
- Vuotoallas poistoletkulla
- Lämmitysveden painemittari
- Uudet ulkoiset LVI järjestelmät:
- 10bar ylipainesuoja käyttövedelle
- Käyttöveden painemittari
- Käyttöveden takaiskuventtiili
- Käyttöveden painetestin liitosyhde
- 1.5 bar ylipainesuoja lämmitykselle radiaattoritalouksissa
- Sulkuventtiili meno-paluu lämmityspiiriin
- Täyttöyhde (tuplasulku) lämmityspiiriin
- Sulkuventtiili käyttöveden tulopuolelle, jos ei olemassaoleva
- Liitosputket lämmitykselle ja käyttövedelle (katkaistujen tilalle)
- Altherma ERLA nordic ulkoyksikkö
- Uusi alakeskus turvalliseen käyttöön:
- 6 vikavirtasuojattua sulaketta
- Pääkytkin
- Sähkötyöt olemassaolevalta nousukaapelilta tai läheiseltä keskukselta
- Asennus seinä- tai maatelineelle. Hinta ei sisällä alustan pohjatöitä.
- Kytkentäjohdot
- Sulanapidon varusteiden pistotulppaliitos ulkoyksikössä, esimerkiksi saattolämmityskaapelille ym.
- Kylmäputket 5m vetopituus eli lähelle sisäyksikköä teknisen tilan ulkopuolelle
Sisältyvät työsuoritukset
- Toteutuksen suunnittelu
- Vanhan järjestelmän poiskytkentä tarpeelliselta osaltaan
- Öljy- tai sähkökattilan (max 300L) siirto ulos, saman kerroksen ulko-oven kautta
- Uusi sisäyksikkö asennetaan vanhan kattilan paikalle (ei esim. toiseen huoneeseen)
- Lämmönjakoputkien ja käyttövesiliitoksen uudelleenkytkentä sisäyksikölle
- Sisäyksikön ja puskurivaraajan väliset kytkennät
- Yksi ulkoseinän puurunkoinen läpivienti kylmäputkille
- Kylmäputkien asennus sisä- ja ulkoyksikön välille, pinta-asennuksena ilman kotelointia.
- Sähkötyöt
- Asennusroskien poisvienti
- Käyttöönottopöytäkirja ja rekisteröinti maahantuojalle
- Käytön opastus asennuksen jälkeen
Kuinka toimitus etenee
Saat henkilökohtaista palvelua, jossa alusta loppuun asti ja käytön aikana sinua palvelee sama ammattilainen.
- Ota meihin yhteyttä esim. tarjouspyyntökaavakkeella tai sähköpostilla. Ratkaisemme tilauksen alkuvaiheessa sen, mikä kokoonpano on teidän kannalta paras
- Saat tarjouksen
- Vertailet mahdollisesti tarjoukset muiden toimittajien kanssa, se voi herättää lisäkysymyksiä tai muutostarpeitakin joihin vastataan
- Päädyt ottamaan tarjouksen meiltä, tulemme varmistamaan toteutuskelpoisuuden paikalla
- Toimitusaika sovitaan sitovasti ja laite asennetaan
